X-Y龍門架模組滑臺，雙軸向同步工作龍門架模組，多用于區間送料設備或者區間檢測設備。

      軸向功能：雙Y軸同步，X軸獨立。

     工作區間：自定義工作行程，X、Y最大行程范圍分別是0~6000mm、0~6000mm。非懸空構架的最大行程范圍分別是：0~3000mm、0~3000mm。

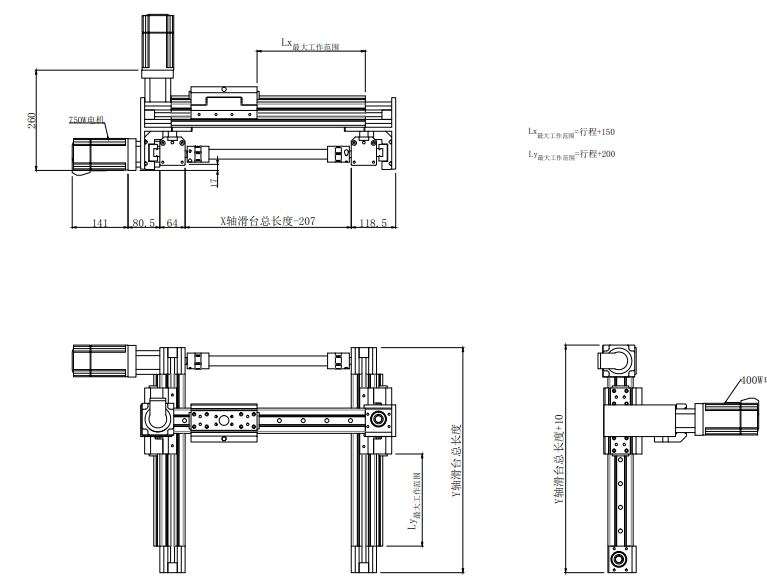

     下圖中包括供下載的圖紙，總長度等于有效行程與569mm之和。
