在工業自動化領域，直線模組作為核心傳動部件，直接影響設備的精度、速度與穩定性。鼎格自動化推出的同步帶直線模組（如DGE系列），憑借其高性價比與模塊化設計，成為眾多行業的優選方案。本文將從工作原理、組成結構、優勢分析、應用場景、選型要點及維護建議等角度，解析其在自動化行業中的關鍵作用。
一、工作原理：皮帶傳動與高精度控制的結合
同步帶直線模組通過電機（伺服或步進電機）驅動主動輪旋轉，帶動同步皮帶運動，進而牽引固定在直線導軌上的滑塊實現直線往復運動。其核心在于同步帶與齒輪的嚙合傳動，通過調節皮帶松緊（通常采用螺釘微調）確保傳動精度。
與滾珠絲杠模組相比，同步帶模組的優勢在于速度更快（最高可達5m/s）、行程更長（可達11m），且成本更低，尤其適合長距離高速搬運場景。但需注意，其重復定位精度（±0.05mm）略低于絲杠模組，且垂直使用時需避免負載過大
二、核心組成：模塊化設計適配多樣化需求

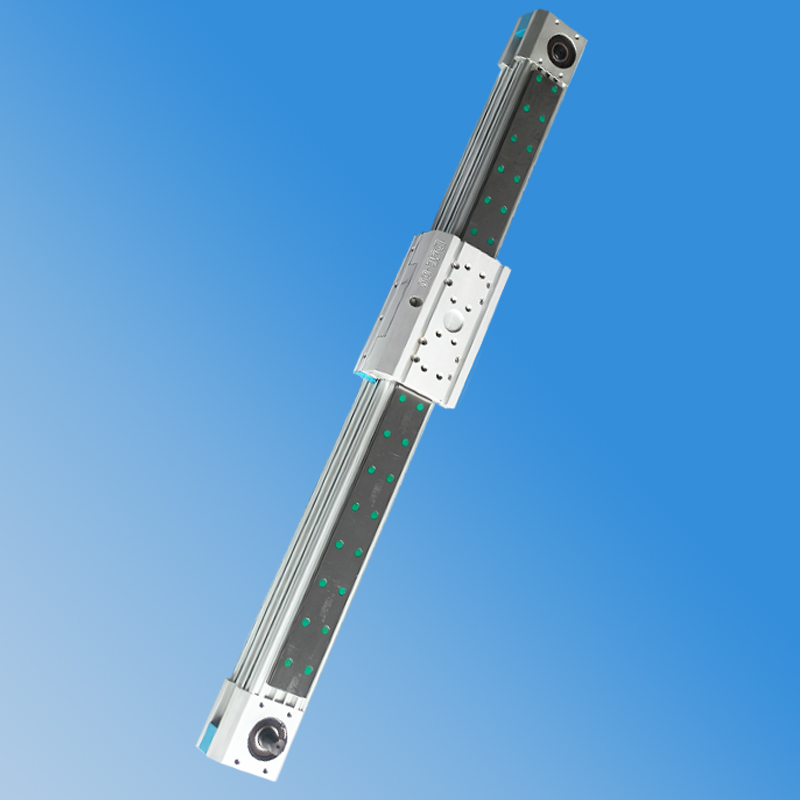

鼎格同步帶直線模組的主要組件包括：
傳動部件：德國馬牌同步帶、20齒同步輪（導程5M，每圈移動100mm），確保傳動效率與耐用性；
導向結構：上銀直線導軌與滑塊，提供高剛性支撐；
動力系統：臺達伺服電機（標配）或步進電機，支持400W-750W功率，滿足不同負載需求；
防護設計：不銹鋼帶防塵裝置與NSK防水軸承，適應惡劣環境179。
其模塊化設計允許用戶根據需求定制行程（1-11m）、負載（水平30kg/垂直10kg）及電機類型，靈活適配多軸組合應用
三、優勢分析：為何成為行業主流？
高速高效：5m/s的移動速度是絲杠模組的5-10倍，顯著提升產線節拍；
長行程經濟性：同步帶成本隨行程增加的幅度遠低于絲杠，適合光伏板搬運等超長距離場景；
維護簡便：開放式結構便于清潔與潤滑，降低停機時間；
環境適應性：防塵防水設計可應對食品、醫療等潔凈環境
四、應用場景：從3C電子到光伏產業的全面覆蓋
鼎格同步帶模組憑借其性能優勢，廣泛應用于以下領域：
電子制造：PCB板組裝、芯片貼裝，依賴其±0.05mm精度實現毫米級元件定位
汽車裝配：焊接機器人軌跡控制，兼顧高速與負載能力（水平30kg）
食品包裝：衛生級材料與低噪音特性，符合食品生產線衛生標準；
光伏能源：太陽能板角度調節，長行程設計降低設備占地面積
醫療設備：診斷儀器精密移動，伺服電機確保穩定性和低振動
五、選型要點：避開“參數陷阱”的關鍵
負載與行程匹配：水平負載需控制在模組中心，垂直使用需額外剎車裝置；長行程需降低速度避免共振
環境適應性：高溫、油污環境需選擇防水防塵型號，腐蝕性環境建議不銹鋼材質；
電機選型：伺服電機適合高速高精度場景，步進電機則適用于低成本、低負載項目
配件擴展：極限開關、彈性護套等可增強安全性與壽命
六、維護建議：延長壽命的三大策略
定期潤滑：每運行100公里補充油脂，手動或自動潤滑需根據工況選擇
防塵清潔：定期清理導軌與皮帶溝槽，避免碎屑影響精度
組件檢查：每季度檢查同步帶磨損、導軌間隙及電機連接狀態，預防突發故障
鼎格同步帶直線模組通過“高速+長行程+模塊化”的組合，成為自動化升級的核心動力單元。其成功不僅源于精密設計與優質組件，更在于對行業痛點的精準把握——例如食品行業的衛生要求、光伏產業的長行程需求等。未來，隨著智能化與柔性制造的深化，此類高適配性模組將在更多場景中展現價值
